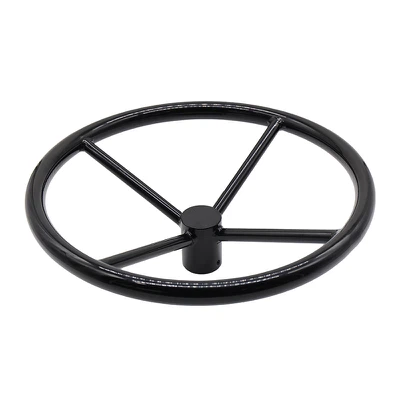

Hvordan fungerer ventilhjulet?

In modern industrial systems, valves are important components for regulating and controlling the flow of media and are widely used in many industries such as water treatment, petrochemicals, electric power, pharmaceuticals, metallurgy, etc. As the most common manual opening and closing control device, handwheels play a key role in many automated, semi-automated and manual control systems. Despite the continuous Utvikling av teknologi og gradvis popularisering av elektriske ventiler og pneumatiske ventiler, håndhjuldrift er fremdeles mye brukt på grunn av dens enkelhet, pålitelighet og lave kostnader, spesielt i applikasjonsscenarier med høye krav til sikkerhet og menneskelig kontroll . så hvordan fungerer ventilhjulet? Hva er dens strukturelle former og arbeidsprinsipper? Nedenfor vil vi gi deg en omfattende analyse fra flere dimensjoner .

1. Definisjon og funksjon av ventilhjulet
DeVentilhjul er en roterende komponent installert på ventilstammen eller ventilaktuatoren for manuelle operatører for å rotere og drive åpningen, lukking eller justering av ventilen . Det er et direkte grensesnitt for manuelt å kontrollere ventilaksjonen . dets design skal ikke bare være}}}}} {2 {2 {2

Hovedfunksjoner:
Åpnings- og lukkefunksjon:Ved å rotere håndhjulet blir ventilstammen drevet til å bevege seg aksialt eller rotere vinkel, og dermed åpne eller lukke ventilen .

Flow Regulation:Finjusteringsoperasjonen av håndhjulet kan oppnå presis kontroll av den delvise åpningen av ventilen, og dermed justere strømmen av mediet som går gjennom .

Nødkontroll:Når det elektriske eller pneumatiske systemet mislykkes, kan håndhjulet brukes som en sikkerhetskopieringsenhet for manuell intervensjon .

Posisjoneringslås:Noen håndhjul er utstyrt med grense- eller låseenheter for å forhindre feiloperasjon og sikre sikkerheten for systemdrift .

2. Strukturell sammensetning av håndhjulet
Selv om utseendet er enkelt, er utformingen av ventilhjulet veldig spesielt om ingeniørdetaljer . Typiske strukturer inkluderer:

Håndhjulskive: Brukes til manuell rotasjonsoperasjon, generelt rund, noen ganger designet med eiker eller teksturer for enkelt grep;

Midthull eller nøkkelvei: koblet til ventilstammen eller transmisjonsenheten for å sikre momentoverføring;

Fest skrue/trykkhette: Fest håndhjulet på ventilstammen;

Begrensende enhet: Kontroller rotasjonsvinkelen til håndhjulet for å forhindre overdreven drift;

Håndtak eller boosterarm (delvis struktur): Øk driftsmomentet, egnet for stor diameter eller høytrykksventiler .

Avhengig av typen ventil og arbeidsmiljø, kan håndhjulmaterialet være støpejern, duktilt jern, karbonstål, rustfritt stål, aluminiumslegering eller til og med ingeniørplast for å oppfylle flere krav som styrke, korrosjonsmotstand og letthet .

3. detaljert forklaring av arbeidsprinsippet i ventilhjulet
1. løfteventil
Håndhjulet på denne typen ventil er koblet til ventilstammen . som roterer håndhjulet tilsvarer å rotere den gjengede strukturen, noe som får ventilstammen til å bevege seg opp og ned langs aksen:

Drei håndhjulet med klokken → Ventilstammen går ned → Ventilskiven trykker på ventilsetet → Ventilen er lukket;

Drei håndhjulet mot klokken → Ventilstammen stiger → Ventilskiven forlater ventilsetet → Ventilen åpnes .

På grunn av behovet for å overvinne trykket mellom tetningsflatene under åpnings- og lukkeprosessen, er det vanligvis nødvendig med et visst dreiemoment under operasjonen . noen applikasjon

2. roterende ventil
Åpningen og lukkingen av denne typen ventil avhenger av å rotere en viss vinkel for å fullføre av-off-kontrollen:

Håndhjulet er vertikalt koblet til ventilstammen, og ballen eller sommerfuglplaten kjøres til å rotere ved å vri håndhjulet;

Gjør kanalen konsistent eller vinkelrett på rørledningsaksen;

Enkel å betjene, egnet for systemer med hyppig åpning og lukking .

4. Klassifisering av ventilhjulstyper
1. klassifisering etter strukturell form
Solid håndhjul:solid struktur, egnet for tunge belastningsforhold;

Håndhjul med hull:lett vekt og lave produksjonskostnader;

Håndhjul med roterende håndtak:Forbedrer driftskomfort og momentutgang, ofte brukt i høyt trykk eller hyppig drift;

Uttrekkbart håndhjul:Passer for installasjonsmiljø med begrenset plass .

2. klassifisering etter installasjonsmetode
Fast håndhjul:direkte installert på ventilstammen og kan ikke fjernes;

Avtakbart håndhjul:Enkel å vedlikeholde eller forhindre feiloperasjon, ofte sett i manuelle sikkerhetskopieringsenheter av intelligente systemer .

3. klassifisering etter materiale
Metallhjul:som støpejern og rustfritt stål, egnet for anledninger med høyt temperatur og høyt trykk;

Plasthjul:som nylon og abs, egnet for lavtrykk og høye korrosjonsbeskyttelseskrav .

5. Typiske applikasjonsindustrier for håndhjul
Påføringsområdet for ventilhjul dekker de fleste industrifelt som bruker ventiler:

Petroleum og kjemisk industri:Mye brukt i transport-, separasjons- og lagringsenheter . rustfritt stålhjul brukes ofte på grunn av høy korrosjonsmotstand og sikkerhetskrav;

Elektrisitet og energi:Manuelle ventiler beholdes fortsatt i termiske kraftstasjoner og vannkraftstasjoner, som krever høy temperaturmotstand og pålitelig drift;

Kommunal og vannbehandling:I bruksområder som vannforsyning og avløpsrenseanlegg har håndhjulventiler fordelene med økonomi og enkel drift;

Mat og medisin:Fokuser på renslighet og løsrivbarhet, og bruk lett å rengjøre rustfritt stålmaterialer;

Frakt og marin ingeniørfag:Det er mange begrensede rom, og kompakte håndhjul er å foretrekke .

6. Valg og installasjonsveiledning for ventilhjul

1. valgpoeng:
Match den tilsvarende håndhjulstrukturen (løfter eller roterer) i henhold til ventiltypen;

Velg riktig diameter i henhold til driftsfrekvens og driftsmoment;

Velg korrosjonsbestandige og temperaturresistente materialer i henhold til arbeidsmiljøet;

Enten du trenger et krafthåndtak, begrense enhet eller avtakbar design

2. Installasjonsforholdsregler:
Midt på håndhjulet skal være koaksial med ventilstammen for å forhindre risting eller skli;
Fastene må være faste for å unngå å løsne under drift;
Etter installasjon er det nødvendig med en åpnings- og lukkestest for å sikre at det ikke er fastkjøring og jevn rotasjon;
I situasjoner der det er nødvendig med en posisjoneringspinne, må den installeres på plass for å forhindre overrotasjon .

7. Håndhjulvedlikehold og feilforebygging
Under langvarig drift kan ventilhjulet rust, deform, løsne osv. ., så regelmessig vedlikehold er viktig:

Smøringsinspeksjon: Bruk fett på den roterende delen regelmessig for å forhindre fastkjøring;

Korrosjonsbehandling: Spesielt i fuktige eller syre-base miljøer, bør antikorrosjonsmaterialer velges og rust bør fjernes regelmessig;

Løshetsdeteksjon: Hvis det er tegn på løshet mellom håndhjulet og ventilstammen, må det fikseres på nytt i tid;

Utskifting av aldrende håndhjul: Når sprekker, deformasjoner og vanskeligheter i drift blir funnet, bør de byttes ut i tide for å sikre sikkerhet .

8. Rollen og utvidelsen av håndhjulene i den intelligente tiden
I dagens raske utvikling av industriell automatisering bruker flere og flere fabrikker fjernkontrollsystemer som elektrisk og pneumatisk ., men likevel er ikke håndhjulet eliminert:

Det er fremdeles den mest økonomiske og pålitelige manuelle driftsmetoden;

Det er en viktig sikkerhetskopi for automatiske kontrollsystemer, som kan griper inn manuelt i tilfelle strømbrudd eller signalavbrudd;

Noen steder med høye fleksibilitetskrav, begrensede investeringsbudsjetter eller utstyrsintensiv, men lav driftsfrekvens, er håndhjulet fortsatt førstevalget;

I den fremtidige trenden kan håndhjulet også kombineres med momentovervåking, intelligent identifikasjon og andre funksjoner for å utvikle seg til et "semi-intelligent Handwheel" .

9. Konklusjon: En sirkel og en sving for å sikre sikker drift
Ventilhjulet virker enkelt, men det påtar seg mange viktige oppdrag relatert til systemdrift, personellsikkerhet, prosesskontroll osv. . fra strukturell design til driftsmodus, fra valg og anvendelse til intelligent integrasjon, den står alltid i spissen for væskekontroll .
Enten det er et stort kjemisk anlegg eller en vanlig vannforsyningsrørledning, er hver rotasjon av håndhjulet et løft for stabiliteten og effektiviteten til det industrisystemet . I fremtiden, med integrering av mer høye ytelsesmaterialer og intelligente kontrollteknologier, vil ventilhjulene fortsette å utvikle
